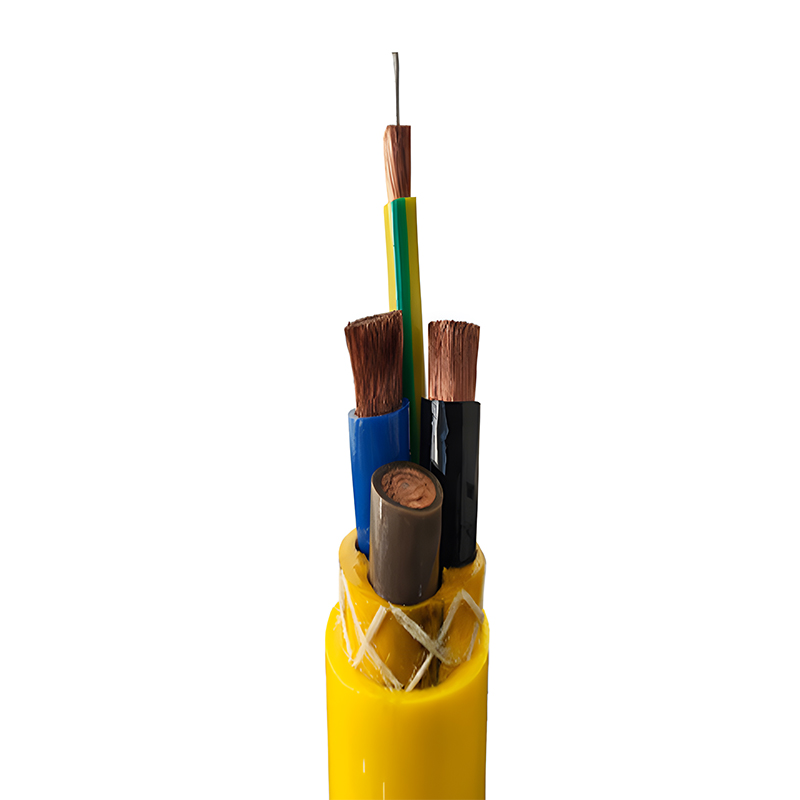

Cable de control del cabrestante
  • Tabla de parámetros de alambres y cables para cabrestantes:

    Modelo

    Especificaciones

    (Número de núcleos x área de sección transversal)

    Voltaje nominal

    Materia conductora pesada-dutil

    Material aislante

    Materia de la vaina

    Área nominal de la sección transversal (mm²)

    Corriente nominal (A) (temperatura ambiente 30°C)

    Radio de flexión mínimo (por diámetro exterior)

    Rango de temperatura de funcionamiento

    Color del alambre central

    Escenarios aplicables

    Cumplimiento de normas

    YC (manguito de goma resistente)

    3×1,5 1×1,0

    450/750V

    Cobre (T)

    Caucho natural de estireno-butadieno (SBR)

    Neopreno (CR)

    1,5/1,0

    18(1,5 mm²)/12(1,0 mm²)

    6D (D es el diámetro exterior del cable)

    -40℃~ 60℃

    Amarillo, verde, marrón, azul

    Instalación fija o cabrestante móvil ligero

    GB/T 5013.4-2008

    YC

    3×2,5 1×1,5

    450/750V

    Cobre (T)

    Caucho natural de estireno-butadieno (SBR)

    Neopreno (CR)

    2,5/1,5

    25(2,5 mm²)/18(1,5 mm²)

    6D

    -40℃~ 60℃

    Amarillo, verde, marrón, azul

    Cabrestantes de tamaño mediano (como pequeñas grúas torre)

    GB/T 5013.4-2008

    YC

    3×4 1×2,5

    450/750V

    Cobre (T)

    Caucho natural de estireno-butadieno (SBR)

    Neopreno (CR)

    4/2,5

    32(4 mm²)/25(2,5 mm²)

    6D

    -40℃~ 60℃

    Amarillo, verde, marrón, azul

    Cabrestantes móviles de tamaño mediano (como plataformas elevadoras)

    GB/T 5013.4-2008

    YC

    3×6 1×4

    450/750V

    Cobre (T)

    Caucho natural de estireno-butadieno (SBR)

    Neopreno (CR)

    6/4

    40(6 mm²)/32(4 mm²)

    6D

    -40℃~ 60℃

    Amarillo, verde, marrón, azul

    Cabrestantes pesados (como grúas de puerto)

    GB/T 5013.4-2008

    YC

    3×10 1×6

    450/750V

    Cobre (T)

    Caucho natural de estireno-butadieno (SBR)

    Neopreno (CR)

    10/6

    60(10 mm²)/45(6 mm²)

    8D

    -40℃~ 60℃

    Amarillo, verde, marrón, azul

    Cabrestantes extra pesados (como los de elevación de minas)

    GB/T 5013.4-2008

    YCW (servicio pesado al aire libre)

    3×16 1×10

    450/750V

    Cobre (T)

    Caucho de etileno propileno (EPR)

    Neopreno (CR) UV protection agent

    16/10

    80(16 mm²)/60(10 mm²)

    8D

    -40℃~ 70℃

    Amarillo, verde, marrón, azul

    Cabrestantes al aire libre al aire libre (como sitios de construcción)

    JB/T 8735.1-2016 (Tipo exterior)

    YZ (manga de goma mediana)

    3×2,5 1×1,5

    300/500V

    Cobre (T)

    Caucho natural de estireno-butadieno (SBR)

    Neopreno (CR)

    2,5/1,5

    25(2,5 mm²)/18(1,5 mm²)

    6D

    -40℃~ 60℃

    Amarillo, verde, marrón, azul

    Cabrestante móvil de carga ligera (como carga pequeña)

    GB/T 5013.4-2008

    YH (cable de máquina soldadora)

    3×6 1×3 (alambre de cobre delgado de múltiples hebras)

    600/1000V

    Cobre (T)

    Cloruro de polivinilo (PVC)

    Cloruro de polivinilo (PVC)

    6/3

    45(6 mm²)/25(3 mm²)

    10D

    -50℃~ 70℃

    Amarillo, verde, marrón, azul (multi-strand soft wire)

    Se requiere un cabrestante altamente flexible (como elevación de precisión)

    GB/T 5013.6-2008

    Clasificación de los modelos de cables de cabrestante:

    Clasificación

    Parámetros

    Cables de alimentación (como ZC-YJV)

    Cables de control (como ZC-KVVP)

    Cables especiales (como cables de conversión de frecuencia)

    Estructura conductora

    Material

    Cobre libre de oxígeno (pureza ≥99,99%)

    Alambre fino de cobre de múltiples hebras (Clase 5)

    Cobre libre de oxígeno de alta pureza (optimizado para antiinterferencias)

    Área de la sección transversal (mm²)

    4-35 (seleccione según potencia)

    1.5-4 (Transmisión de señales)

    3 3 o 4 4 (estructura simétrica)

    Capa aislante

    Material

    Polietileno reticulado (XLPE)

    Cloruro de polivinilo (PVC)

    Fluoroplástico (F46/PUR)

    Clasificación de voltaje

    450/750V

    300/500V

    600/1000V

    Capa de funda

    Material

    Caucho resistente al desgaste (NBR/PUR)

    PVC ignífugo

    Trenza de alambre de acero fluoroplástico (resistente a la tracción y la torsión)

    Propiedades mecánicas

    Resistencia a la tracción (MPa)

    ≥20

    ≥15

    ≥30 (incluida la capa de Kevlar)

    Radio de curvatura (movimiento)

    10 veces el diámetro del cable

    8 veces el diámetro del cable

    6 veces el diámetro del cable (condición de trabajo dinámica)

    Parámetros eléctricos

    Resistencia de aislamiento (20℃)

    ≥20MΩ·km

    ≥10MΩ·km

    ≥50MΩ·km

    Tensión de prueba (50 Hz)

    2500V (5 minutos)

    1500V (5 minutos)

    3000V (5 minutos)

    Adaptabilidad ambiental

    Rango de temperatura de funcionamiento

    -40℃~ 80℃

    -30℃~ 70℃

    -50℃~ 105℃(Tipo resistente a altas temperaturas)

    Resistencia química

    Resistente al aceite (EN60811-404), resistente a los rayos UV

    Retardante de llama (IEC60332-1-2)

    Resistente a ácidos y álcalis (especial para ambientes ligeramente ácidos)

    Escenario de aplicación

    Transmisión de potencia

    Fuente de alimentación del motor principal (trifásica de 400 V)

    Señal de control (PLC/inversor)

    Variador de frecuencia de alta frecuencia, antiinterferencias a larga distancia

    Especificaciones típicas

    Ejemplo de cable de alimentación

    ZC-YJV 3×16 1×10

    ZC-KVVP 4×1,5

    ZC-BPYJVP 3×16 3×6

    Color de la funda

    Negro (potencia), gris (control)

    Negro (multinúcleo), gris (protegido)

    Negro (escudo total)
